松夏橡膠空氣彈簧的分類

  橡膠空氣彈簧是一種理想的隔振元件。橡膠空氣彈簧是在柔性密閉容器中加入壓力空氣，利用空氣壓縮的非線性恢復力來實現隔振和緩沖作用的一種非金屬彈簧。它具有優良的非線性硬.性，因而能夠有效限制振幅，避開共振，防止沖擊。橡膠空氣彈簧隔振系統的固有頻率可以設計得很低，甚至達1Hz以下，而橡膠隔振器的自振頻率一般為5-7 Hz。所以橡膠空氣彈簧的隔振效率比起其它隔振元件高得多，而且能夠隔離低頻振動。.別是因為橡膠空氣彈簧隔振系統容易實施主動控制，作為一種具有可調非線性靜、動態剛度及阻尼.性的隔振元件，橡膠空氣彈簧的應用越來越廣泛。

  橡膠空氣彈簧的分類

目前國內、外對橡膠空氣彈簧的分類方法很不統一，大致有下列幾種：

(一) 按橡膠囊的曲數分類

橡膠空氣彈簧按橡膠囊的曲數分為單(一)曲，雙(二)曲，三曲，……，n曲，如圖1-3和圖1-4所示。隨著曲數的增加，剛度變小，橡膠空氣彈簧隔振系統的固有頻率也相應減小。但這不僅給制造上帶來了麻煩，而且還會引起橡膠囊的彈性不穩，因此一般只使用到4曲。

(二) 按結構型式分類

1. 德國《橡膠空氣彈簧》一書中的分類：

膠囊型橡膠空氣彈簧： 輪胎型 [ 圖1-3 C]

平板型 [ 圖1-3 A、B

耳垂型 [ 圖1-4 B ]

2. 我國的分類：

橡膠空氣彈簧： 1、囊式橡膠空氣彈簧 [ 圖1-2、1-3 ]

2、約束膜式橡膠空氣彈簧 [ 圖1-4 A ]

3、自由膜式橡膠空氣彈簧 [ 圖1-4 B ]

其他

囊式橡膠空氣彈簧 囊式橡膠空氣彈簧是由橡膠膜制成的提燈(燈籠)形結構，可以是一段或由數段串接而成，分別稱為單曲、雙曲或多曲囊式橡膠空氣彈簧。在各段之間鑲有金屬輪緣，借以承受內壓張力的作用。

膜式橡膠空氣彈簧 膜式橡膠空氣彈簧的構造是在金屬外筒與內筒，或缸筒與活塞之間放置橡膠膜，通過膜的變形實現整體伸縮。在外筒的內壁與內筒的外壁上預先給出適當的傾斜或曲面，據此橡膠膜伸縮時可沿該壁面發生變形，受壓面積隨變形而變化。這就可以獲得在額定高度下很軟，而在大位移時變硬的.性，即合適的非線性彈性.性。膜式橡膠空氣彈簧又分為約束膜式和自由膜式。

(三) 按角度是否變化分類

1.只有內角發生變化，外角不發生變化的橡膠空氣彈簧，稱為內角變型橡膠空氣彈簧;

2.只有外角發生變化，內角不發生變化的橡膠空氣彈簧，稱為外角變型橡膠空氣彈簧;

3.內角和外角都發生變化的橡膠空氣彈簧，稱為雙變角型橡膠空氣彈簧;

4.內角和外角都不發生變化的橡膠空氣彈簧，稱為不變角型橡膠空氣彈簧。

                    A                                                 B                                                      C

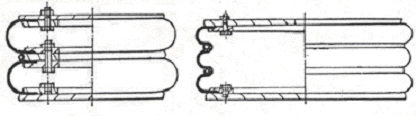

圖1-3 囊式橡膠空氣彈簧橡膠囊模型

A 雙曲,B三曲,C單曲

                                  A                                                                          B

圖1-4 膜式空氣彈簧橡膠囊模型

A 約束膜式 B 自由膜式
